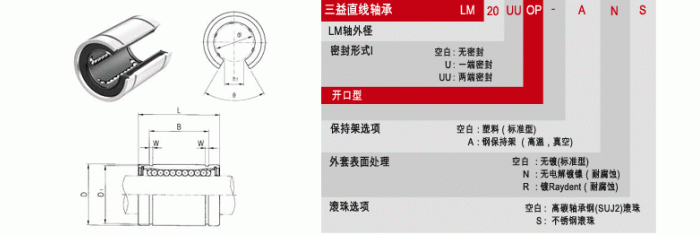

详细描述| 型号 | 内径 | D | L | B | W |
| θ | 基本额定载荷(N) | 滚珠 列数 | 重量 (gf) | ||||||||
| 塑料 | 钢 | dr. | 公差 | 公差 | 额定动载荷(C) | 额定静载荷(Co) | ||||||||||||
| LM12 OP | - | 12 |
| 21 |
| 30 | 23.0 | 1.3 | 8 | 80 | 410 | 590 | 3 | 31.5 | ||||
| LM13 OP | - | 13 |
| 23 |
| 32 | 23.0 | 1.3 | 9 | 80 | 500 | 770 | 3 | 43 | ||||
| LM16 OP | - | 16 |
| 28 |
| 37 | 26.5 | 1.6 | 11 | 80 | 770 | 1170 | 4 | 69 | ||||
| LM20 OP | - | 20 |
| 32 |
| 42 | 30.5 | 1.6 | 11 | 60 | 860 | 1370 | 4 | 87 | ||||
| LM25 OP | - | 25 |
| 40 |
| 59 | 41.0 | 1.85 | 12 | 50 | 980 | 1560 | 5 | 220 | ||||
| LM30 OP | - | 30 |
| 45 |
| 64 | 44.5 | 1.85 | 15 | 50 | 1560 | 2740 | 5 | 250 | ||||
| LM35 OP | - | 35 |
| 52 |
| 70 | 49.5 | 2.1 | 17 | 50 | 1660 | 3130 | 5 | 390 | ||||
| LM40 OP | - | 40 |
| 60 |
| 80 | 60.5 | 2.1 | 20 | 50 | 2150 | 4010 | 5 | 585 | ||||
| LM50 OP | - | 50 |
| 80 |
| 100 | 74.0 | 2.6 | 25 | 50 | 3820 | 7930 | 5 | 1580 | ||||
| LM60 OP | - | 60 |
| 90 |
| 110 | 85.0 | 3.15 | 30 | 50 | 4700 | 9990 | 5 | 2000 | ||||
注1) 对额定动载荷 C:额定寿命50Km时 C100 ：额定寿命100Km时， C100 = C/1.26 例）LM12 C:410N, C100 = 410/1.26 = 325.40N 2) 表中重量是塑料保持架轴承的 3) 主要尺寸是㎜ 4) 表中外径是标准型的尺寸（切断之前的尺寸） |
