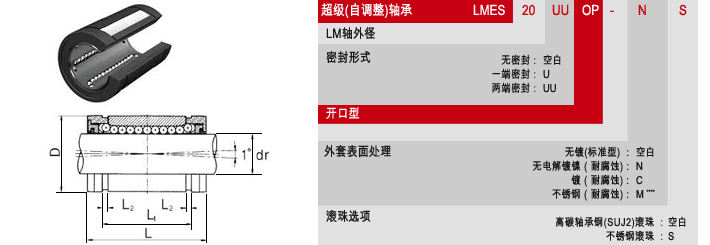

| 型号 | 内径 |
|
|
|
| h | θ | F | G | J | 基本额定载荷(N) | 滚珠 列数 | 重量 (gf) | ||||||||||||||
| dr. | 公差 | 额定动载荷(C) | 额定静载荷(Co) | ||||||||||||||||||||||||
| LMES12 OP | 12 |
| 22 | 32 | 22.7 | 1.35 | 6.5 | 66 | 3 | - | 0.7 | 1290 | 1260 | 4 | 18 | ||||||||||||
| LMES16 OP | 16 |
| 26 | 36 | 24.7 | 1.35 | 9 | 68 | 3 | - | 0.7 | 1640 | 1320 | 4 | 22 | ||||||||||||
| LMES20 OP | 20 |
| 32 | 45 | 31.3 | 1.65 | 9 | 55 | 3 | - | 0.9 | 2630 | 1720 | 5 | 51 | ||||||||||||
| LMES25 OP | 25 |
| 40 | 58 | 43.8 | 1.9 | 11.5 | 57 | 3 | 1.5 | 1.4 | 3910 | 2850 | 5 | 102 | ||||||||||||
| LMES30 OP | 30 |
| 47 | 68 | 51.8 | 1.9 | 14 | 57 | 3 | 2 | 2.2 | 4850 | 2900 | 5 | 155 | ||||||||||||
| LMES40 OP | 40 |
| 62 | 80 | 60.4 | 2.2 | 19.5 | 56 | 3 | 1.5 | 2.7 | 6700 | 5900 | 5 | 300 | ||||||||||||
| LMES50 OP | 50 |
| 75 | 100 | 77.4 | 2.7 | 22.5 | 54 | 5 | 2.5 | 2.3 | 11700 | 8100 | 5 | 480 | ||||||||||||
 |
注1）是公称轴承座孔径 2）对额定动载荷 C:额定寿命50Km时 C100 ：额定寿命100Km时， C100 = C/1.26 例）LM12 C:410N, C100 = 410/1.26 = 325.40N 3)主要尺寸是㎜ 4)不锈钢滚珠只能用于LMES10和LMES12上。 |
